Como calcular a capacidade de carga de um pequeno motor CC com escovas?

Calcular a capacidade de carga de um pequeno motor CC com escova é crucial para garantir seu desempenho e longevidade ideais. Como fornecedor de pequenos motores CC com escovas, encontrei vários clientes que muitas vezes não têm certeza sobre esse processo. Neste blog, detalharei as etapas para calcular a capacidade de carga desses motores, para que você possa tomar decisões informadas ao escolher o motor certo para sua aplicação.

Compreendendo o básico

Antes de mergulharmos nos cálculos, vamos examinar rapidamente alguns conceitos básicos relacionados aos pequenos motores CC com escovas. Esses motores funcionam segundo o princípio do eletromagnetismo. Quando uma corrente elétrica passa pelas bobinas do motor, é criado um campo magnético que interage com os ímãs permanentes do motor para produzir movimento rotacional.

A capacidade de carga de um motor refere-se à quantidade máxima de carga mecânica que ele pode suportar sem superaquecer ou parar. Essa capacidade é influenciada por vários fatores, incluindo a potência nominal do motor, torque, velocidade e eficiência.

Fatores que afetam a capacidade de carga

Classificação de potência

A potência nominal de um motor, geralmente medida em watts (W), indica a quantidade de energia elétrica que ele consome. É um parâmetro fundamental que dá uma ideia das capacidades gerais de desempenho do motor. Uma classificação de potência mais alta geralmente significa que o motor pode suportar cargas mais pesadas. No entanto, é importante observar que a classificação de potência por si só não indica a capacidade de carga exata.

Torque

Torque é a força rotacional produzida pelo motor. É medido em Newton - metros (N·m) e é um fator crítico na determinação da capacidade do motor de iniciar e manter a rotação sob carga. Existem dois tipos de torque a serem considerados: torque inicial e torque operacional. O torque de partida é o torque necessário para dar partida no motor a partir da paralisação, enquanto o torque de operação é o torque necessário para manter o motor funcionando a uma velocidade constante.

Velocidade

A velocidade de um motor, normalmente medida em rotações por minuto (RPM), também afeta sua capacidade de carga. Geralmente, à medida que a carga do motor aumenta, sua velocidade diminui. Portanto, você precisa encontrar um equilíbrio entre a velocidade necessária e a carga que o motor pode suportar.

Eficiência

Eficiência é a relação entre a potência mecânica produzida e a potência elétrica recebida. Um motor mais eficiente converterá uma porcentagem maior de energia elétrica em energia mecânica, o que significa que pode lidar com mais carga com a mesma quantidade de energia fornecida.

Calculando a capacidade de carga

Etapa 1: Determine o torque necessário

O primeiro passo no cálculo da capacidade de carga é determinar o torque necessário para sua aplicação. Isso depende do tipo de carga com a qual você está lidando. Por exemplo, se estiver usando o motor para levantar um peso, você pode calcular o torque usando a seguinte fórmula:

[T = F \vezes r]

onde (T) é o torque (N·m), (F) é a força (N) exercida pelo peso e (r) é o raio (m) da polia ou braço de alavanca.

Digamos que você queira levantar um peso de 10 kg usando uma polia com raio de 0,1 m. A força exercida pelo peso é (F = m \times g), onde (m = 10\space kg) e (g = 9,81\space m/s^{2}). Então, (F=10\vezes9,81 = 98,1\espaço N).

O torque necessário é (T = F\vezes r=98,1\vezes0,1 = 9,81\espaço N·m)

Etapa 2: considere o torque inicial e operacional

Conforme mencionado anteriormente, você precisa levar em consideração o torque de partida e de funcionamento. Na maioria dos casos, o torque de partida é superior ao torque de funcionamento. Deve-se escolher um motor cujo torque de partida seja suficiente para vencer a resistência inicial da carga.

Alguns motores possuem uma curva torque-velocidade que mostra como o torque varia com a velocidade. Você pode usar esta curva para determinar as capacidades de torque do motor em diferentes pontos de operação.

Etapa 3: verifique os requisitos de energia

Depois de determinar o torque necessário, você pode calcular a potência necessária para acionar a carga. A potência ((P)) pode ser calculada usando a seguinte fórmula:

[P=\frac{T\vezes\omega}{1000}]

onde (P) é a potência em quilowatts (kW), (T) é o torque em N·m e (\omega) é a velocidade angular em radianos por segundo. Para converter RPM em radianos por segundo, use a fórmula (\omega=\frac{2\pi\times RPM}{60})

Vamos supor que o torque necessário seja (T = 9,81\espaço N·m) e a velocidade desejada seja (RPM = 1000). Primeiro, calcule a velocidade angular:

(\omega=\frac{2\pi\times1000}{60}\approx104.72\espaço rad/s)

Então calcule a potência:

(P=\frac{9,81\times104,72}{1000}\aprox1,027\espaço kW)

Etapa 4: Considere a eficiência

Como nenhum motor é 100% eficiente, é necessário levar em conta a eficiência do motor ao calcular a potência de entrada. Digamos que o motor tenha uma eficiência de 80% ou 0,8. A entrada de energia real ((P_{in})) necessária é:

[P_{in}=\frac{P}{\eta}]

onde (\eta) é a eficiência. Então, (P_{in}=\frac{1,027}{0,8}\approx1,284\space kW)

Escolhendo o motor certo

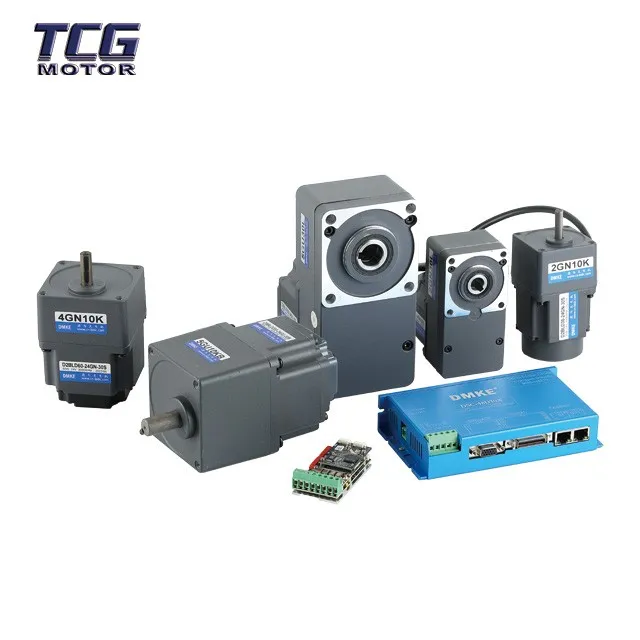

Depois de calcular o torque e a potência necessários, você pode escolher um motor que atenda ou exceda esses requisitos. Em nossa empresa, oferecemos uma ampla gama de pequenos motores CC com escovas, incluindoMotor sem escova CC com freio,Motor escovado CC de baixo RPM, eMotor DC escovado em carbono. Cada motor possui suas próprias especificações e capacidades, para que você possa selecionar aquele que melhor se adapta à sua aplicação.

Conclusão

O cálculo da capacidade de carga de um pequeno motor CC com escova é um processo de várias etapas que envolve a compreensão dos parâmetros básicos do motor, a determinação do torque e da potência necessários e a contabilização da eficiência. Seguindo essas etapas, você pode garantir a escolha do motor certo para sua aplicação, o que resultará em melhor desempenho e maior vida útil do motor.

Se você ainda não tiver certeza sobre qual motor escolher ou precisar de mais ajuda com cálculos de capacidade de carga, não hesite em entrar em contato. Estamos aqui para ajudá-lo a tomar a melhor decisão para o seu projeto. Entre em contato conosco para iniciar uma discussão sobre aquisição e encontrar o pequeno motor DC escovado perfeito para suas necessidades.

Referências

• "Motores e acionamentos elétricos: fundamentos, tipos e aplicações", de Austin Hughes e Bill Drury
• "Manual do Motor" por Arnold Tustin
